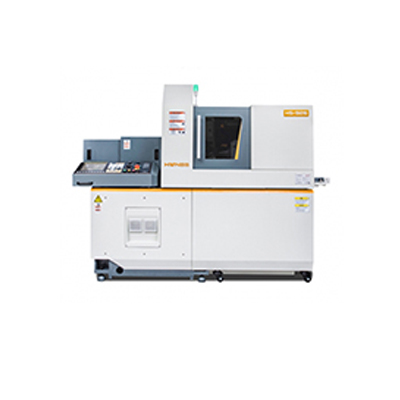

数控走心机是什么?关于这个问题,很多人都存在疑问,它是一种比较好的生产加工的机器,在德国和瑞士是用来从事军工业方面的加工需求,由于工业化的脚步不断前进,后来发展到了民用加工中,随后亚洲国家开始引进,数控走心机在1990年的中国开始了不断发展。
数控走心机的原理
数控走心机是什么?数控走心机的全称为走心式数控车床,传统的车床使用的是走刀的方式,通过对主轴的旋转搭配上刀具各个方位的移动,从而达到对零件的加工过程。现在的数控走心机刀具不需要旋转切换刀具,只要上下左右移动道具即可,通过主轴的旋转移动从而实现对零件的加工,而且可以多次送料。所以和传统的车床相比,数控走心机可以通过中心导套的方式,使得生产出来的产品的精密度更高,从而实现了细长轴类零件加工有着更大的优势。
通常情况下数控走心机更加的适合用来加工长棒料的批量加工,这就使得不能够像传统的走刀机一样,可以进大直径单件的加工操作,只适合32mm及以下的直径加工。而且在材料圆度的要求也比较的高,因为它需要通过整个主轴及夹头、导套等部位,另外对于材料的直线也有比较高的要求。
数控走心机导套模式有哪些
主要包含两种模式,一种是有导套一种是无导套,另外需要注意的一点是因为数控走心机采用长棒料加工,所以在尾端的时候要留下足够的可以用来夹具夹持的位置,所以在通常情况下都会存在一定的尾料的现象。
数控走心机的结构
1、 主轴
可以进行多次的送料工作,在硬度的时候可以根据Z1轴和C1轴的任意方向的移动。
2、 副主轴
移动的时候可以根据Z2、X2和C2轴的方向进行移动,在各个方位都可以随意的变化移动,主要功能在于能够对主轴进行辅助加工、接料的作用,有一些产品的后续加工是需要在副轴上进行对应的刀架上的加工的,在加工的时候使用到的是跟主轴分开的专门的控制通道,可以实现与主轴之间互补干预的作用,在实际的运用过程中两个轴都是需要同时加工的,这样子的操作方式可以有效的缩短产品的整体加工效率。
3、 刀架
刀架上又分为四个部分,主要是车刀、侧面动力头、端面以及副轴端面方向的固定座,接下来就来讲解一下。
车刀的位置在主轴的刀架上能够对车槽、车外径等工艺进行良好的操作。侧面动力进行的是铣、钻、攻的加工。端面以及副轴端面的固定座主要是用来对一些部件进行铣、钻、攻的作用。
